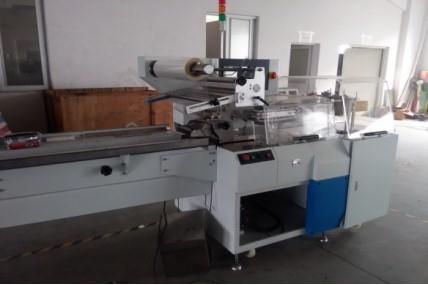

往复式下走纸枕式包装机 新型包装设备的技术特点与应用优势

引言

在当今高速发展的制造业中，包装设备作为生产流程中的关键环节，其技术水平直接影响着企业的生产效率与产品质量。往复式下走纸枕式包装机作为新型包装设备的典型代表，凭借其独特的设计理念和优异的运行性能，正在食品、日化、医药等行业中得到越来越广泛的应用。本文将深入解析这一新型包装设备的工作原理、技术特点以及应用优势，为相关行业的技术选型提供参考。

一、什么是往复式下走纸枕式包装机

往复式下走纸枕式包装机是一种采用往复式端封机构、并结合下走纸方式的枕式自动包装设备。所谓“枕式包装”，是指包装成品外形类似枕头，两端封口呈扁平状，广泛应用于饼干、面包、糖果、方便面、香肠、日用品等规则物品的包装。

与传统的上走纸式枕式包装机不同，下走纸结构将包装膜从机器下方输送，物料从上方进入包装区域后直接完成裹包。这种布置方式简化了薄膜走向路径，降低了薄膜跑偏的概率，尤其在包装较重或较高物料时具有显著的稳定性优势。

“往复式”则指其端封切割机构采用往复运动方式，而非连续旋转式。往复式端封能够在封切瞬间与薄膜保持同步运动，从而实现更高的封口质量和更稳定的切割效果，尤其适用于对封口强度要求较高的产品。

二、核心结构组成

新型往复式下走纸枕式包装机通常由以下几大系统组成：

1. 进料输送系统：采用皮带或链板输送，将待包装物料按设定间距送入包装区域，部分机型配备自动整理与分料装置。
2. 下走纸膜料供给系统：包装膜卷安装在机器下方，经过多组导辊、张力摆臂及纠偏装置后向上输送至成型器。
3. 成型器与裹包系统：薄膜经成型器形成中封圆筒，物料进入筒内完成裹包，中封机构完成纵向封合。
4. 往复式端封切割系统：采用伺服电机驱动，端封刀座做往复运动，在封切瞬间与薄膜同步，完成横封与切断。
5. 控制系统：以PLC加触摸屏为人机界面，配合伺服驱动系统、温控模块、变频器等，实现整机参数设定与实时监控。

三、新型包装设备的技术特点

1. 下走纸结构带来的稳定性提升

下走纸设计使薄膜从机身下方引出，经短距离导辊后直接进入成型器，降低了膜路长度和复杂度。一方面减少了薄膜因长距离运行而产生的拉伸变形和跑偏，另一方面使薄膜张力更易控制，有利于提高包装外观质量。下走纸结构使机器重心合理布局，整机更紧凑，节省车间空间。

2. 往复式端封实现高精度封切

传统旋转式端封在高速运行时易产生封口偏移或切不断现象，而往复式端封通过伺服控制系统实现“追膜”动作——当封切刀与薄膜运动速度一致时完成封切，从而确保封口平整、牢固，切割干净利落。这种结构尤其适合包装长条形、较重或需要高强度封口的物品。

3. 伺服驱动与智能化控制

新型往复式下走纸枕式包装机普遍采用多伺服驱动架构，包括送膜伺服、进料伺服、端封伺服等，配合高性能PLC和触摸屏人机界面，可实现：

• 包装速度、袋长、封口温度等参数一键设定；
• 自动跟踪色标，保证图案定位准确；
• 故障自诊断与报警提示；
• 存储多组产品配方，换产快速便捷。

4. 模块化与柔性化设计

为了适应多品种、小批量的生产趋势，新型设备在机械结构上采用模块化设计。例如：更换少量部件即可适应不同宽度和长度的产品；加装充氮装置、打孔装置等功能模块，可满足食品保鲜或特殊透气需求。柔性化设计显著降低了企业的换产时间和设备投资成本。

5. 卫生与安全标准升级

针对食品与医药行业的严格要求，新型往复式下走纸枕式包装机在材料选择上普遍采用不锈钢机身、食品级输送带及易清洁结构，部分机型防护等级达到IP65，便于水洗清洁与消毒。同时配备安全门、急停按钮和过载保护功能，符合CE等国际安全认证要求。

四、典型应用场景

往复式下走纸枕式包装机凭借其稳定性和适应性，已在众多领域发挥重要作用：

• 食品行业：饼干、威化、面包、蛋糕、方便面、火腿肠、冰棍、巧克力、糖果等。
• 日化行业：肥皂、香皂、湿巾、剃须刀、牙刷、化妆品盒等。
• 医药行业：药板、药盒、口罩、纱布片等，需符合GMP要求的机型可湿热灭菌环境使用。
• 五金与文具：轴承、螺丝、笔、橡皮、胶带等规则小件物品。

在这些场景中，该设备能完成从送料、裹包、封切到成品输出的全流程自动化，大幅减少人工介入，提高产能与卫生水平。

五、与传统设备的对比优势

| 对比维度 | 往复式下走纸枕式包装机 | 传统旋转式上走纸枕式包装机 |
|---------|------------------------|---------------------------|
| 膜路走向 | 下方供膜，路线短、稳定 | 上方供膜，路线长，易跑偏 |
| 端封方式 | 往复式，封切质量高，可适应较厚膜 | 旋转式，高速但封口时间短，厚度受限 |
| 适用速度 | 中高速（通常50-150包/分钟） | 高速（可达200包/分钟以上），但精度略低 |
| 薄膜适应性 | 较宽，复合膜、铝膜、纸膜均可 | 偏向薄型复合膜 |
| 换产便捷性 | 高，参数化调整为主 | 中等，部分需机械调整 |
| 机身布局 | 紧凑，重心低 | 偏高，占地面积较大 |
| 封口强度与密封性 | 优，适用于较高密封要求 | 中高，视速度与膜材而定 |

从表中可见，往复式下走纸枕式包装机并非单纯追求速度，而是在稳定性、封口质量和适应性方面做了优化，适合对包装品质要求较高的用户群体。

六、选型要点与注意事项

为了选择合适的往复式下走纸枕式包装机，建议重点考虑以下因素：

1. 产品特性：尺寸、重量、形状、易碎性、是否需充氮保鲜等。
2. 包装膜类型：复合膜、PE膜、铝箔膜、纸膜等的厚度与热封特性。
3. 产能需求：目标速度、班次安排及未来扩产可能性。
4. 自动化程度：是否需要自动进料、自动剔除废品、数据联网等功能。
5. 卫生要求：是否需不锈钢机身、是否要易清洗结构及防水等级说明。
6. 售后与配件：供应商技术响应、备件供应、培训支持是否完善。

只有在明确自身需求后与设备厂家深入沟通，才能选择到性价比高且适合生产实际的机型。

七、发展趋势

随着工业4.0和智能制造的推进，往复式下走纸枕式包装机正朝着以下方向演进：

• 更高程度的数字化：接入MES系统，实现生产数据实时采集与分析；
• AI视觉检测：在线监测包装外观、封口质量，自动剔除不良品；
• 节能环保：低能耗伺服系统、可降解膜适应性研究；
• 柔性换产：快速换模与参数自学习，实现真正的“一键换产”；
• 人机协作：更友好的操作界面与远程维护功能，降低对操作人员技能要求。

这些趋势将进一步巩固往复式下走纸枕式包装机作为新型包装设备主力机型之一的地位。

##

往复式下走纸枕式包装机以其独特的走纸方式、优异的往复封切性能和智能化的控制系统，较好地平衡了速度、精度与适应性。对于食品、日化、医药等行业中追求高包装品质与灵活换产的企业来说，这是一类值得重点关注的新型包装设备。随着控制技术和材料科学的不断进步，它将继续演化和完善，为制造业的自动化升级提供有力支撑。
